Rohrheizkörper


Einsatzgebiete

Großküchentechnik, Haushaltsgeräte, Flüssigkeitserwärmung, Werkzeugbeheizungen, Lufterwärmung


Technische Daten

Durchmesser

8,5 und 6,5 mm

Länge

Ø 8,5: 250 - 5000 mm

Ø 6,5: 250 - 3600 mm

Längentoleranzen

+/- 1 % mind. 10 mm, engere Toleranzen sind zu vereinbaren. Bei verformten Heizkörpern sind die Maßtoleranzen und die Lage eines geeigneten Längenausgleiches zu vereinbaren.

Rohrmantelwerkstoffe

Ø 6,5: Edelstahl 1.4571;  1.4828

Ø 8,5: Edelstahl 1.4541; 1.4571;  1.4828; 1.4876; 2.4858

unbeheizte Zone

Standard 40, 50, 60, 100 mm, alle anderen Längen ab 30 mm möglich

verarbeitbare Leistung

5 bis 500 Ohm/m unter Beachtung der zulässigen Oberflächenbelastung [W/cm²]

Leistungstoleranzen nach VDE 0720

+5 / -10 %

maximaler Strom

16 A

Technischer Aufbau

Keramikbuchse

Dichtstoff

Anschlussbolzen

Rohrmantel

Isolierstoff

Heizleiter

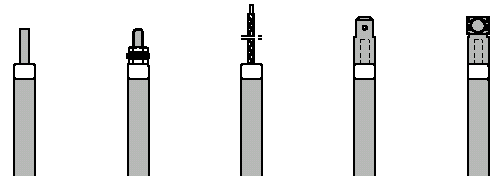

Anschlüsse (andere Anschlüsse auf Anfrage)





            Bolzen

Gewinde

Litzenanschluss

Steckanschluss

Klemme M4



            2,6

M3

Glasseidennickellitz e







            3,6 (nur Ø 8,5)

M4 (nur Ø 8,5)

Silikonlitze

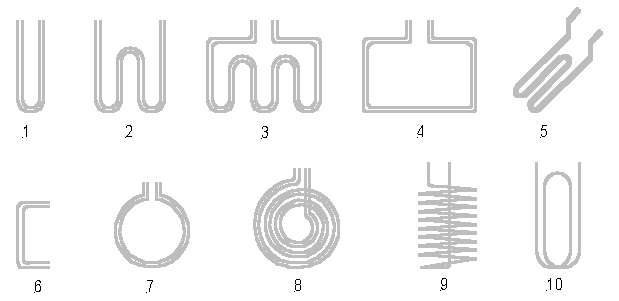

Beispiele für Biegeformen

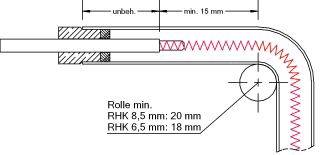

Verformung

Bitte beachten Sie die unten angegebenen Mindestabstände vor  bzw. nach unbeheizten Zonen, sowie die  kleinsten Biegeradien .



Biegung im beheizten Bereich

Biegung im unbeheizten Bereich






Anfrageformular

Firma



Ansprechpartner



Postleitzahl



Ort



Strasse



Telefon



Fax



e-mail




Stückzahl



Durchmesser

 8,5 mm

 6,5 mm

gestreckte Länge

 mm



Material

Edelstahl

 1.4541 (Ø8,5)

 1.4571 (Ø6,5+8,5)

 1.4828 (Ø6,5+8,5)

 1.4876 (Ø8,5)

 2.4828 (Ø8,5)

Leistung

  W

Spannung

  V

Einsatzzweck

 max. Temperatur

 Medium

Verformung

 1   2   3   4   5   6   7   8   9   10

Befestigung



Sonstiges
